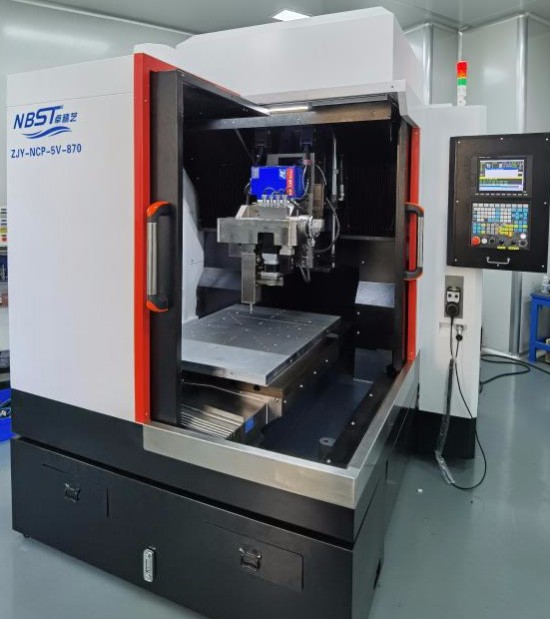

小工具數控拋光機

介紹：小工具數控拋光機采用計算機控制光學表面成形技術對光學材料進行確定性去除拋光，具有比傳統拋光工藝更高的拋光效率，且可以解決傳統拋光很難去除的局部面形誤差，有效提高元件拋光面形的精度指標，是一種高精度且高...

咨詢熱線188-9006-1686

在線咨詢

產品詳情

小工具 數控拋光機: 采用計算機控制光學表面成形技術對光學材料進行確定性去除拋光，具有比傳統拋光工藝更高的拋光效率，且可以解決傳統拋光很難去除的局部面形誤差，有效提高元件拋光面形的精度指標，是一種高精度且高效的新型加工工藝。

配置不同材質硏拋盤和硏拋液，可在光學鏡片的不同加工階段實現研磨、粗拋、精拋工序，并在多數情況下達到客戶的最終精度要求。

適用材料石英、微晶、ULE、BK7、單晶硅、碳化硅、藍寶石、硫化鋅等；

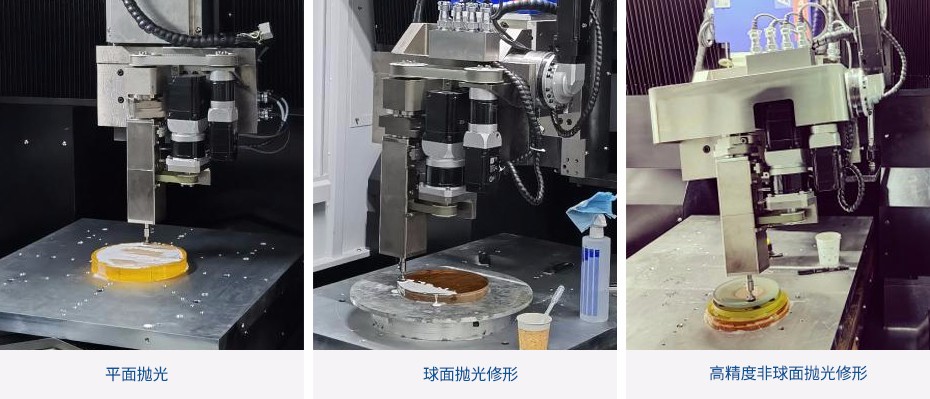

適用形狀平面、球面、二次曲面、高次非球面、自由曲面；

加工精度優于1/50λ (λ=632.8nm) RMS；

表面粗糙度 優于0.5nm RMS

產品優勢

小工具數控拋光機確定性數控拋光；供貨周期短；性價比高；高穩定拋光功能頭；數控系統穩定；操作模式簡單；成熟穩定的工藝軟件；空間緊湊。

技術參數

項目	ZJY-NCP-600	ZJY-NCP-800	ZJY-NCP-1000
運動軸數	X/Y/Z/A/B/C六軸六聯動（根據客戶需求，三軸、五軸、六軸可選）
加工空間	500×600×240mm	700×800×300mm	1000×800×350mm
驅動形式	伺服電機、直線導軌
重復定位精度	X/Y/Z 優于±5μm A/B ± 20"	X/Y/Z 優于±5μm A/B/± 20"	X/Y/Z 優于±10μm A/B ± 20"
最大運動速度	X/Y/Z6000mm/min A/B/C 20rpm
公轉最大速度	150rpm
自轉最大速度	600rpm（可定制）
最大偏心量	25mm(可定制)
加工精度	批量生產水平：優于1/30λ (λ=632.8nm) RMS 實驗室水平：優于1/50λ (λ=632.8nm) RMS
