上一篇文章，我們介紹了氧化鎵這種材料的相關知識以及應用前景，今天我們來看氧化鎵實現大規模應用亟需解決的關鍵問題。

氧化鎵材料是最有可能在未來大放異彩的材料之一，在未來的10年左右，氧化鎵器件有可能成為具有競爭力的電力電子器件，會直接與碳化硅器件競爭。

目前針對氧化鎵展開研究的各大企業、高校和研究所都對其性能寄予厚望，但距離真正應用還需要解決很多關鍵問題。

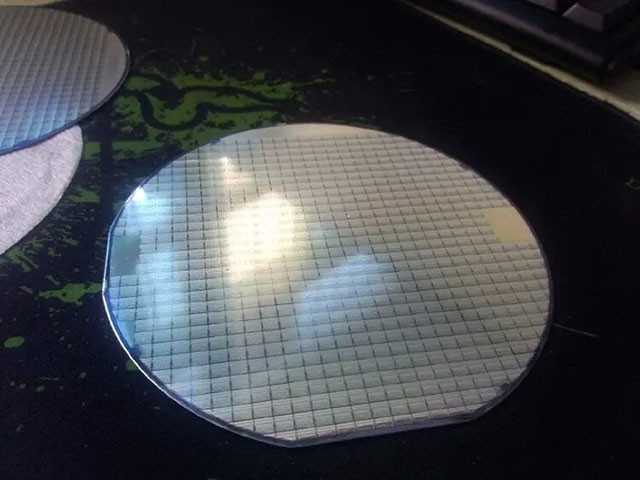

-氧化鎵晶圓-

未來，氧化鎵材料需要在高質量、低缺陷、大尺寸單晶方面的生產技術進行突破，并在實驗室電子器件的商業化、大規模應用上發力。我們具體來看：

1、大尺寸

氧化鎵的禁帶寬度比氮化鎵、碳化硅等更寬，功率可以做得更高，也更加省電。氧化鎵的制備條件比較苛刻，目前外延材料以2~3英寸的小尺寸為主，量產和應用還有一段路要走。

據了解，大尺寸高質量單晶的制作，目前僅有日本企業研發出6英寸單晶，但是還未實現批量供貨。

2、低缺陷

散熱能力不足是氧化鎵的弊端，如何繞開這個弊端，充分發揮它在功率器件上的優勢，是值得關注的發展方向。氧化鎵在器件和產業發展上還有很大的空間，發展的基礎取決于材料本身和材料制備水平，要實現更低的缺陷密度，把材料的優勢和潛力充分發掘出來，這是未來超寬禁帶技術和產業發展的基礎。

大尺寸低缺陷氧化鎵單晶的制備方法以及高表面質量氧化鎵晶片的超精密加工技術，是實現氧化鎵半導體器件工業應用的主要瓶頸。

氧化鎵材料的短板主要在于導熱性能較差。因此，許多單位開展將晶圓級氧化鎵薄膜轉移至高導熱襯底的研究，如轉移到高導熱率碳化硅和碳基襯底上異質集成制備氧化鎵MOSFET器件，近日也出現了將氧化鎵與金剛石進行鍵合的消息。

可以看到，目前氧化鎵材料大功率、高效率電子器件還處于實驗室階段的研發，在大規模實際應用方面還有欠缺。
