以前，我們講過磁流變技術的發展進階，今天我們來看看CCOS技術的提出與發展進階，這是小工具數控拋光的技術支撐。

計算機控制光學表面成形(ComputerControlledOpticalSurface)的創意由美國Itek公司的Wiktor.J.Rupp在20世紀70年代最先提出,用計算機數控小尺寸磨頭對光學表面進行研磨或拋光，根據所建立的數學模型，通過控制磨頭在加工表面上的運動路徑、相對壓力與駐留時間來控制材料去除量。

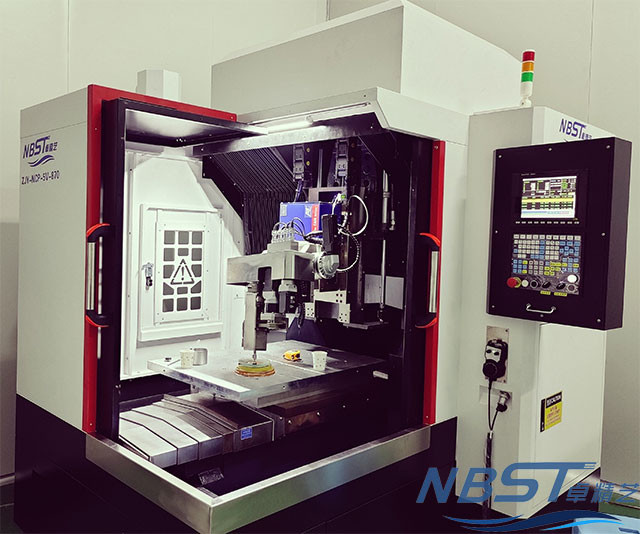

-卓精藝CCOS小工具數控拋光機床-

CCOS技術利用計算機執行速度快、記憶準確等優勢使加工的重復精度及效率大幅度提高，特別對一些傳統方法難于加工的大口徑、離軸非球面光學元件來說是最佳選擇。

CCOS技術的發展過程是隨著計算機、精密測量、新工藝新材料等綜合技術的發展而不斷自我完善的過程。

70年代初至80年代中前期，CCOS技術尚處于初始階段。當時由于受計算機技術及精密測量技術發展的制約，CCOS還沒有做到完全實用化。這期間Itek公司的Robert.A.Jones在CCOS的計算機模擬及加工設備的優化方面做了大量工作。設計完成了世界上第一臺計算機控制拋光機，為美國空軍加工出一塊φ500mm，F(xiàn)/3.5的拋物面反射鏡，面型精度為0.04μm(rms)，表面粗糙度小于5nm，總加工周期為3個月。Rebert.A.Jones在Aspden提出的CCOS數學模型基礎上，提出了用卷積迭代算法計算磨頭駐留函數的模型，這一模型在以后的十幾年中一直是CCOS技術最重要的理論依據之一。

到了80年代中后期，隨著計算機及精密計量技術的飛速發展，CCOS技術也得到了進一步的完善。Itek公司對其9臺CC0OS設備的數控單元進行了改造，采用了直流伺服加位置反饋控制技術，其前臺操作采用VAX-X小型機連網管理，并配有HND系統的接口。經改造后CC0S過程的計算速度及精度都得到了大幅度提高。從這點來看，Itek公司此舉的目的是要把CCOS發展成為CAD/CAM-體化、非專家可操作的先進光學制造系統。但到目前為止，這一目標還沒有實現，其最大障礙是由于光學加工工藝的復雜性，使得建立準確、全面描述加工過程的數學模型變得異常困難。這期間法國和俄羅期也相繼研制出了各自的CCOS設備，REOSC空間光學制造中心的計算機控制拋光機加工非球面的最大口徑達2m，精度為1/15λ(rms).瓦維洛夫國家光學研究所的AD-1000型計算機控制拋光機的加工精度也達到了1/182(rms)先進的光學加工離不開先進的檢測技術，CCOS技術優越于傳統手工加工的重要標志就是它有定量的檢測結果作為指導。

進入90年代以后，CCOS技術在不斷完善的同時，已開始進入實用化階段。Itek公司在1990~1992年期間開發出了真空自勵磨頭(VacuumActivatedTools)，解決了大尺寸超薄光學元件的加工問題。在CCOS設備上加工直徑為2m，厚度為1.7cm的離軸拋物面，最終精度為0.034Lm(rms)，表面粗糙度小于1nm，加工周期為5個月。1994年，TiInsley公司與Itek、Eastern-Kodak等公司合作，利用CCOS技術完成了對哈勃望遠鏡主鏡的修復工作，加工出的非球面校正鏡修正了主鏡制造過程中的誤差，提高了成像質量。

CCOS技術正在朝CAD/CAM一體化方向發展，它將變得更加高效、低耗和非專家可操作，預計在下一世紀將完全取代手工加工而成為大口徑脆性材料非球面元件的主要加工手段。
