導語：本次通過對磁流變拋光液的流變特性研究，基于密集顆粒流理論揭示了磁流變拋光的剪切力產生機理，并建立參數可解耦的去除函數理論模型。

磁流變液是一種廣為應用的智能材料，其流變效應表現為在外部磁場作用下，磁流變液可以在幾毫秒內從流體狀態迅速轉變?yōu)轭?lèi)固體狀態，體系的屈服強度和表觀粘度增加2-3個數量級，而且這一過程是可逆的。

磁流變拋光正是一種利用磁流變液的流變效應，實現光學元件超精密加工的柔性拋光技術，它具有材料去除速率快、拋光質量好、加工精度高等優點。目前，該技術可以實現對多種材料和型面光學元件的納米精度制造。

磁流變拋光技術涉及到材料學、接觸力學、電磁學、流變學等多方面知識的融合，是一種典型的多學科交叉融合的加工技術。因此，其材料去除機理極其復雜，至今仍缺少準確的材料去除理論模型來指導工藝優化和技術提升，加工精度也難以邁入皮米量級。

此前已有研究結果證明了磁流變拋光的材料去除取決加工元件表面所受到剪切力大小，揭示拋光過程中剪切力的產生機理及其影響因素是建立材料去除理論模型的關鍵。

本次通過對磁流變拋光液的流變特性研究，基于密集顆粒流理論揭示了磁流變拋光的剪切力產生機理，并建立參數可解耦的去除函數理論模型。

通過分析磁流變拋光液體在剪切模型和震蕩模型下的流變特性，發現磁流變拋光液體在實際加工狀態下的高剪切率作用下呈現出粘塑性體特性。隨著剪切率增加，正壓力趨于逐漸趨于穩定，而磁流變液體的存儲模量和剪切模量將發生剪切稀化并轉變?yōu)榱黧w。

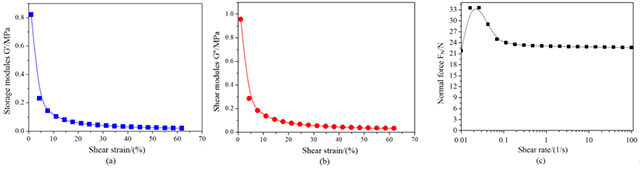

-磁流變拋光液的流變特性-

（a）震蕩模式下的存儲模量；（b）震蕩模式下的剪切模量；（c）剪切模式下的正壓力

因此，基于磁流變拋光液體流變特性和倒置式磁流變拋光結構形式，構建了磁流變拋光接觸區域的接觸特性模型。將吸附于拋光輪的上層磁流變拋光液體視為類固體（solid-like body）核，而將與鏡面接觸的下層磁流變拋光液定義為由拋光粉、鐵粉、基液組成的密集顆粒流。從而基于密集顆粒流理論，并結合實際加工接觸特性揭示了磁流變拋光剪切力產生機理。

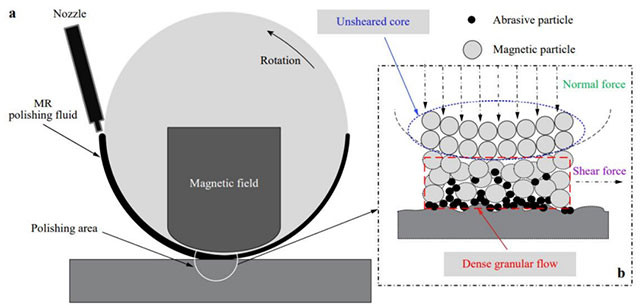

-磁流變拋光的剪切力產生機理-

a.磁流變拋光接觸模型，b.拋光接觸區域的磁流變拋光液的流變性及與工件的相互作用

通過開展去除函數實驗，并測試拋光過程中工件所受到的加工力，獲取了工件表面正壓力及有效摩擦系數方程，進而結合磁勢能作用下拋光粉分布建立去除函數理論模型。最后，將所建立的理論模型與去除函數輪廓線分布對比，驗證所建立模型的有效性和準確性。

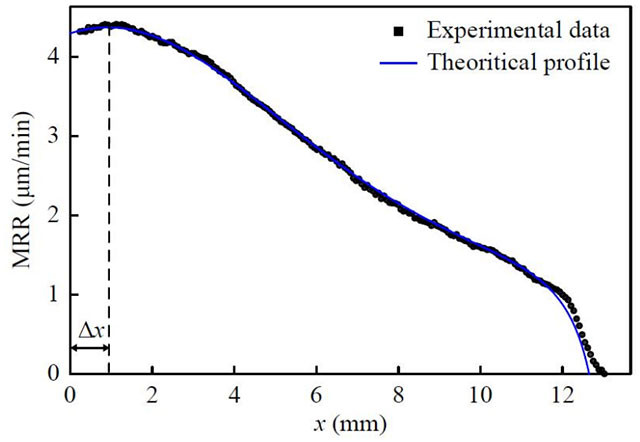

-理論與實際去除函數輪廓線對比-

這一模型克服了傳統Preston方程描述材料去除的不足，研究結果對磁流變拋光液體成分改進、工藝參數優化及加工精度和質量的提升具有重要的理論參考價值。
