導語：以前的文章我們介紹過很多種半導體材料，比如碳化硅，比如藍寶石，比如硫化鋅，比如石英、微晶等。接下來，我們將用兩篇文章來介紹半導體材料界的“新星”——氧化鎵。

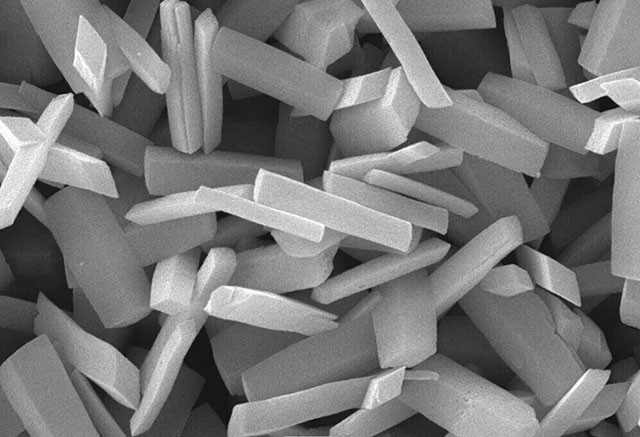

-氧化鎵晶體-

在后摩爾時代，具有先天性能優勢的寬禁帶半導體材料脫穎而出，以碳化硅和氮化鎵為代表的寬禁帶半導體，憑借其大幅降低電力傳輸中能源消耗的顯著優勢，在功率器件和射頻器件領域大放異彩，成為全球半導體行業的研究焦點。

氧化鎵是一種新型超寬禁帶半導體材料，研究證明，與碳化硅、氮化鎵相比，氧化鎵的禁帶寬度達到了4.9eV，高于碳化硅的3.25eV和氮化鎵的3.4eV，確保了其抗輻照和抗高溫能力，可以在超低溫、強輻射等極端環境下保持穩定的性質。而其高擊穿場強的特性則確保了制備的氧化鎵器件可以在超高電壓下使用，有利于提高載流子收集效率。

也就是說，以氧化鎵材料制作的功率器件，比碳化硅和氮化鎵所制成的產品，更加耐熱且高效、成本更低、應用范圍更廣。業內普遍認為：氧化鎵有望替代碳化硅和氮化鎵成為新一代半導體材料的代表，是半導體材料界一顆冉冉升起的新星。

氧化鎵應用前景被廣泛看好

以氧化鎵為基礎材料的功率器件具有更高的擊穿電壓與更低的導通電阻，從而擁有更低的導通損耗和更高的功率轉換效率，在功率電子器件方面具有極大的應用潛力。

而在日盲紫外探測方面，氧化鎵具有獨特的優勢，可以利用這點制作光電子器件，如制作對紫外區域、波長短、禁帶寬等有需求的日盲光電器件。

氧化鎵作為一種新興的超寬帶隙導體，擁有4.9~5.3eV的超大帶隙(SiC和GaN的帶隙為3.3eV，硅則僅有1.1eV)，讓這種新材料擁有更高的功率特性以及深紫外光電特性，同時這種材料又具有很好的熱穩定性，因此有望基于氧化鎵材料開發出小型化、高效、耐熱性優良的超大功率晶體管。

有專家大膽預測，氧化鎵比起以往的電子元件更有效率，在晶圓價格方面也比碳化硅等更為低廉。2030年氧化鎵功率半導體市場規模將達15億美元。
