上一篇文章我們了解了半導體材料的起源、命名和兩大理論，今天我們繼續來看看它是如何發展的。

20世紀初期，人們開始對半導體材料的應用研究。

20世紀20年代，固體物理和量子力學的發展以及能帶論的不斷完善，使半導體材料中的電子態和電子輸運過程的研究更加深入，對半導體材料中的結構性能、雜質和缺陷行為有了更深刻的認識，提高半導體晶體材料的完整性和純度的研究。

20世紀50年代，為了改善晶體管特性，提高其穩定性，半導體材料的制備技術得到了迅速發展。盡管硅在微電子技術應用方面取得了巨大成功，但是硅材料由于受間接帶隙的制約，在硅基發光器件的研究方面進展緩慢。

隨著半導體超晶體格概念的提出，以及分子束外延。金屬有機氣相外延和化學束外延等先進外延生長技術的進步，成功的生長出一系列的晶態、非晶態薄層、超薄層微結構材料，這不僅推動了半導體物理和半導體器件設計與制造從過去的所謂“雜質工程”發展到“能帶工程”為基于量子效應的新一代器件制造與應用打下了基礎。

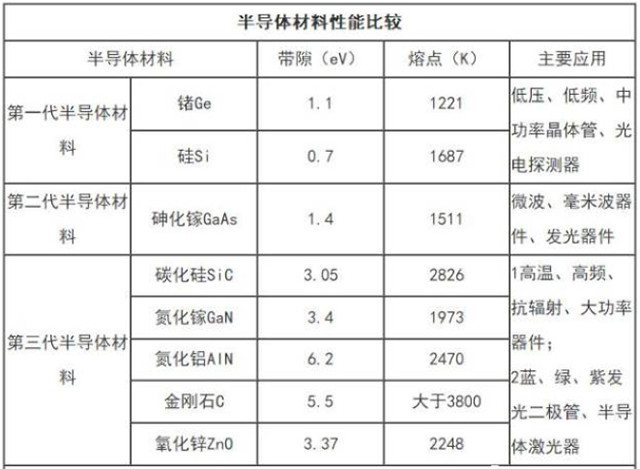

到目前，半導體材料已經發展到第三代：

第一代半導體是“元素半導體”，典型如硅基和鍺基半導體。

第二代半導體材料是化合物半導體，以砷化鎵（GaAs）、磷化銦（InP）和氮化鎵(GaN)等為代表，包括許多其它III-V族化合物半導體。

第三代半導體材料是寬禁帶半導體材料，因其禁帶寬度(Eg)大于或等于2.3電子伏特(eV)而得名，主要包括SiC、GaN、金剛石等。

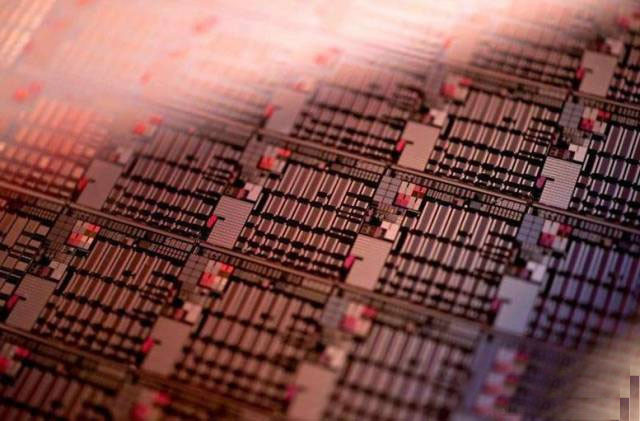

-單晶硅片-

目前，半導體材料的應用已經深入到我們生活的方方面面，你每天滑的手機、用的電腦、看的電視、聽的音響，里面都有半導體元件，可以說若沒有半導體，就沒有現代世界里的輕巧又好用的高科技產物。
