導語：之前的文章我們介紹過自由曲面的相關知識，自由曲面其實是非球面的一種。今天我們來介紹非球面。

光學非球面的定義

廣義來說，非球面是不包括球面和平面的其他表面。從應用的角度來說，非球面可以分成軸對稱的非球面、具有兩個對稱面的非球面、沒有對稱性的自由曲面。

非球面的分類

通常把非球面分成二次非球面和高次非球面。二次非球面在光學系統當中應用最廣，相對于其他類型的非球面有著特殊的位置。二次非球面又可以分為：有一對無像差點的非球面和沒有無像差點的非球面。前者廣泛應用于各種光學儀器當中，是最常見的非球面。后者廣泛應用在形成變形像的光學系統當中。高次非球面可以分成單調子午曲線的表面和非單調表面。

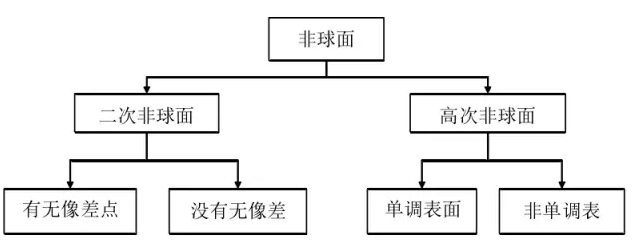

-光學非球面的分類-

非球面透鏡的應用

非球面透鏡，曲率半徑隨著中心軸而變化，用以改進光學品質，減少光學元件，降低設計成本。非球面透鏡相對于球面透鏡具有獨特的優勢，因此在光學儀器、圖像、光電子工業得到了廣泛的應用，例如數碼相機、CD播放器、高端顯微儀器。

非球面的優勢

a. 球差校準：非球面透鏡用以替換球面透鏡，最顯著的優勢在于可以修正球面透鏡在準直和聚焦系統中所帶來的球差。通過調整曲面常數和非球面系數，非球面透鏡可以最大限度的消除球差。非球面透鏡（光線匯聚到同一點，提供光學品質），基本上消除了球面透鏡所產生的球差（光線匯聚到不同點，導致成像模糊）。采用三片球面透鏡，增大有效焦距，用于消除球差。但是，一片非球面透鏡（高數值孔徑，短焦距）就可以實現，并且簡化系統設計和提供光的透過率。

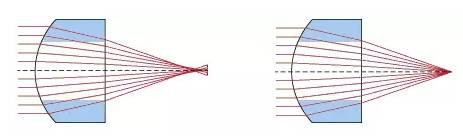

-消球差非球面透鏡-

b. 系統優勢：非球面透鏡簡化了光學工程師為了提高光學品質所涉及的元素，同時提高了系統的穩定性。例如在變焦系統中，通常情況下10片或者更多的透鏡被采用（附加：高的機械容差，額外裝配程序，提高抗反射鍍膜），然而1片或者2片非球面透鏡就可以實現類似或更好的光學品質， 從而減小系統尺寸，提高成本率，降低系統的綜合成本。
