單晶硅的基本介紹

常見的半導體材料有硅、砷化鎵、氮化鎵和碳化硅等。

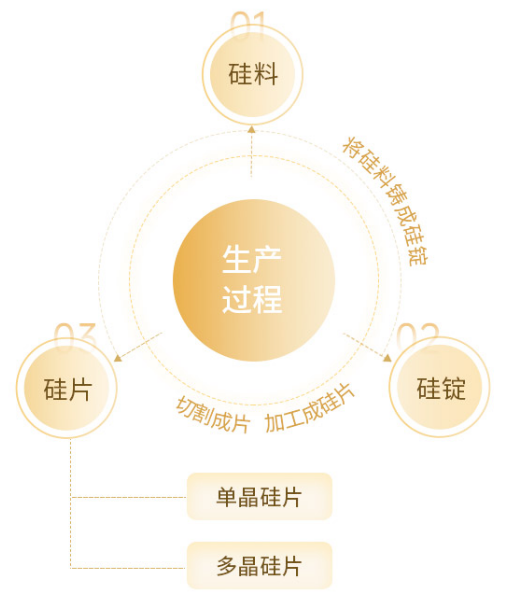

根據生產方式不同，硅料可進一步加工為單晶硅片和多晶硅片。

單晶硅，即硅的單晶體，整塊硅晶體中的硅原子按周期性排列，具有基本完整的點陣結構的單晶體。

單晶硅的制法通常是先制得多晶硅或無定形硅，然后用直拉法或懸浮區熔法從熔體中生長出棒狀單晶硅。

二者相比，多晶硅的成本低，但轉換效率也低；而單晶硅的成本高，但轉換效率高。目前單晶硅替代多晶硅成為主流。

我國單晶硅片占硅片市場份額從2014年不足5%，到2015年提升為15%，到2019年單晶硅大幅逆轉，上升至65%，成為市場主流。2020年單晶硅市場份額上升至90.2%，目前，我國已成為全球最大的單晶硅生產國。

單晶硅的重要應用

在日常生活里，單晶硅可以說無處不在，電視、電腦、冰箱、電話、手表、汽車，處處都離不開單晶硅材料，單晶硅作為科技應用普及材料之一，已經滲透到人們生活中各個角落。

單晶硅可以用于二極管級、整流器件級、電路級以及太陽能電池級單晶產品的生產和深加工制造，其后續產品集成電路和半導體分離器件已廣泛應用于各個領域，在軍事電子設備中也占有重要地位。

可以說，人類在征服宇宙的征途上，所取得的每一步進步，都有著單晶硅的身影，航天飛機、宇宙飛船、人造衛星都要以單晶硅作為必不可少的原材料。

目前大多數的半導體材料都是單晶硅。

-磁流變拋光機拋光非球面單晶硅元件-

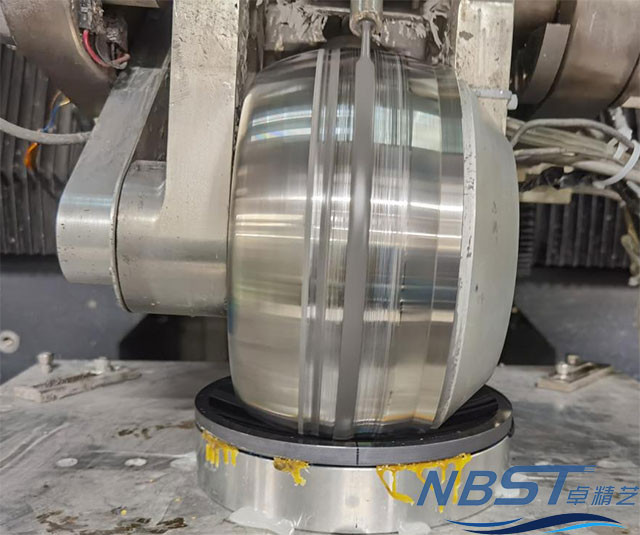

卓精藝磁流變拋光機，可實現超光滑、超精密拋光，加工精度：納米精度加工，RMS 1/100λ(λ=632.8nm)；表面粗糙度：優于0.5nm RMS；可對石英、微晶、ULE、BK7、單晶硅、碳化硅、藍寶石、硫化鋅等材料，實現平面、球面、二次曲面、高次非球面、自由曲面加工。如果您對我們感興趣，歡迎來電咨詢！
