目前，半導體材料已經發展到第三代。

第一代半導體材料以硅(Si)和鍺(Ge)為主，是CPU處理器等集成電路主要運用的材料。

第二代半導體包括砷化鎵(GaAs)、磷化銦(InP)等，目前手機所使用的關鍵通信芯片都采用這類材料制作。

第三代半導體也稱為寬禁帶半導體，不同于傳統的半導體主要賴硅晶圓，它在材料層面上實現了更新。

第三代半導體與第一代、第二代半導體并非替代關系，而是形成互補，三者特性各異、用途不同。

第三代半導體材料主要是以碳化硅(SiC)、氮化鎵(GaN)、氧化鋅(ZnO)、金剛石、氮化鋁(AlN)為代表的寬禁帶半導體材料。在通信、汽車、高鐵、衛星通信、航空航天等應用場景中有優勢。其中，碳化硅、氮化鎵的研究和發展更為成熟。

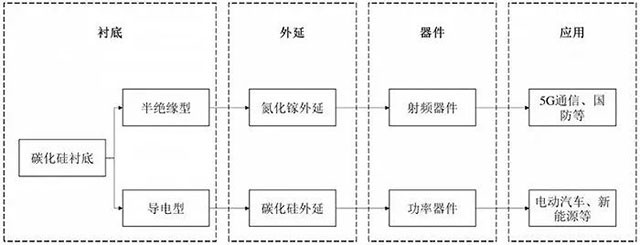

第三代半導體產業鏈包括包括：襯底→外延→設計→制造→封裝。

襯底是所有半導體芯片的底層材料，起到物理支撐、導熱、導電等作用；

外延是在襯底材料上生長出新的半導體晶層，這些外延層是制造半導體芯片的重要原料，影響器件的基本性能；

設計包括器件設計和集成電路設計，其中器件設計包括半導體器件的結構、材料，與外延相關性很大；

制造需要通過光刻、薄膜沉積、刻蝕等復雜工藝流程在外延片上制作出設計好的器件結構和電路；

封裝是指將制造好的晶圓切割成裸芯片。

明天，我們繼續來看第三代半導體的重要材料——碳化硅的生產和制備。
