導語：非球面光學元件，這是一個我們經常會提到的詞匯。而對于非球面光學元件來說，面型檢測技術是保障光學非球面加工精度的關鍵。

什么是非球面光學元件？

非球面光學元件，顧名思義即包含無法用球面方程描述的表面的光學元件。這類元件憑借其更多的設計自由度，不僅能夠更有效地校正各種像差，還可以同時滿足一些理論上相互制約的設計需求。

例如在成像系統的設計中，通過引入非球面元件，可以顯著增大系統的拉格朗日-赫姆霍茲不變量(Lagrange-Helmholtz Invariant)，從而使得設計結果能夠同時滿足大視場和高分辨的要求。

從另一個角度講，針對同樣的性能指標，采用非球面元件的設計往往需要的元件數量更少，因此更容易實現系統的小型化，這對于在載荷尺寸、重量方面有嚴苛限制的空間光學系統具有重要的意義，例如對地遙感系統常用的離軸三反消像散(Three-Mirror Anastigmat, TMA)結構，其所包含的“一主二次”3片反射鏡目前一般均采用非球面。

非球面光學元件的發展歷程

光學非球面的研究起步很早，最早的記載可以追溯到17世紀，然而受限于工藝水平，其真正走向?qū)嶋H應用則要等到20世紀后半葉。

在民用領域，第一款采用非球面鏡片的商業級攝影鏡頭是德國Leica公司在1966年推出的MOKTILX50mmF112；而在軍用領域，采用非球面鏡片的美軍AN/PVS系列頭盔夜視鏡也是60年代之后才開始列裝。

在興起伊始，非球面元件的成本仍然較高，其應用也局限于軍用以及少數高端民品，直到20世紀90年代起光學玻璃的模壓加工以及光學塑料的注塑成型工藝被廣泛引入到非球面的生產中，光學非球面的價格才逐漸走向“白菜化”。

與此同時，基于計算機數控技術(Computer Numerical Control,CNC)的單點金剛石車削(Single Point Diamond Turning, SPDT)、磁流變拋光(Magnetorheological Finishing, MRF)以及離子束拋光(Ion Beam Figuring, IBF)等現代精密加工技術的提出，使得加工面型精度達到納米級的非球面成為了可能。

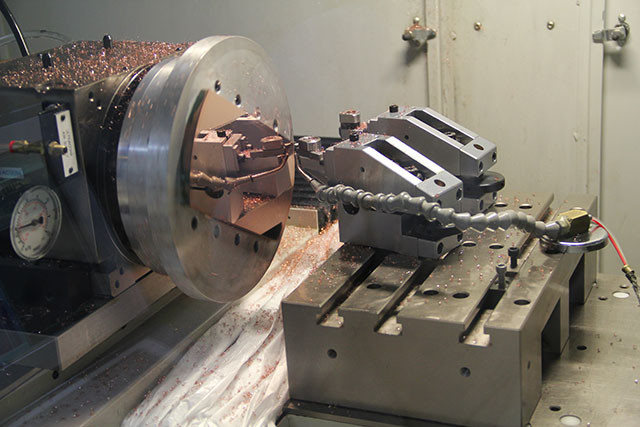

-單點金剛石車床-

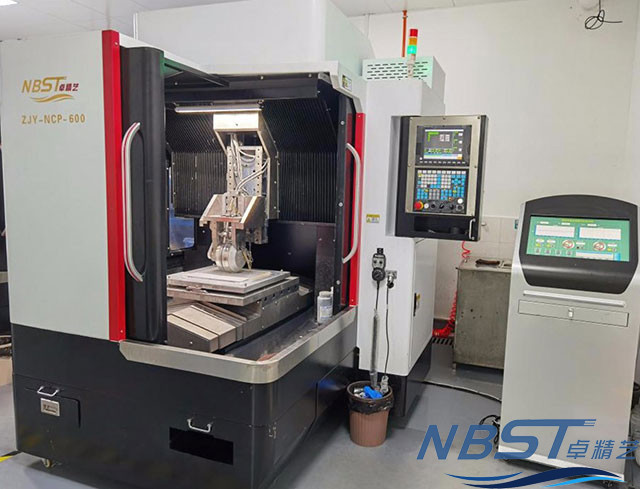

-卓精藝磁流變拋光機床-

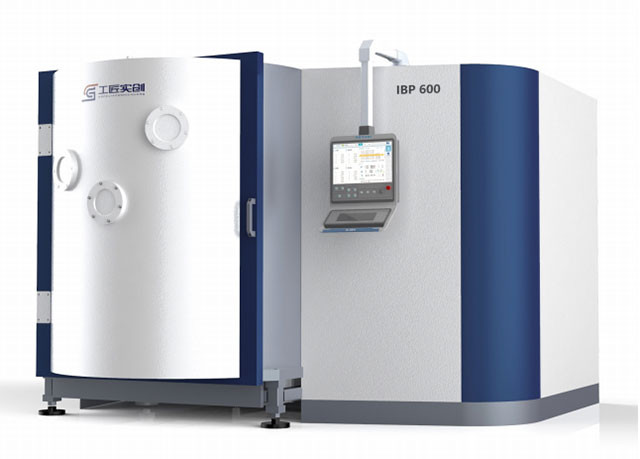

-離子束拋光機床-

面型檢測技術為什么這么重要？

面型檢測技術是保障非球面加工質量的手段，也是保障非球面光學系統能否正常工作的關鍵。

例如，歐洲南方天文臺(ESO)的新技術望遠鏡(New Technology Telescope, NTT)與美國航空航天局(NASA)的哈勃(Hubble)空間望遠鏡等資金充裕、專家云集的大科學裝置，都曾因非球面鏡片加工過程中面型檢測的小失誤，最終系統成像質量與設計目標相去甚遠，只能通過后續“打補丁”來實現裝置的正常工作，造成了巨大的損失。

隨著業界對于非球面加工精度要求的不斷提高以及極大口徑非球面或是不規則形狀自由曲面加工需求的出現，缺乏與之匹配的面型檢測技術愈發成為制約該領域進一步發展的主要瓶頸，面型檢測技術是保障光學非球面加工精度的關鍵。

卓精藝磁流變拋光機，可實現超光滑、超精密拋光，加工精度：納米精度加工，RMS 1/100λ(λ=632.8nm)；表面粗糙度：優于0.5nm RMS；可對石英、微晶、ULE、BK7、單晶硅、碳化硅、藍寶石、硫化鋅等材料，實現平面、球面、二次曲面、高次非球面、自由曲面加工。如果您對我們感興趣，歡迎來電咨詢！
