導語：上一篇文章我們講到：面型檢測技術是保障光學非球面加工精度的關鍵。那么今天我們就來具體看看非球面光學元件面型檢測技術。

目前，非球面光學元件面型檢測技術具備了明顯的體系化特點，針對不同種類(材料、對稱性、尺寸、曲率以及相對于最佳擬合球的偏離量等)的待測面型以及加工過程中不同階段對檢測精度、靈敏度、動態范圍等指標的不同要求，對應有不同的檢測方法。

按照檢測原理、流程與檢測精度等方面是否基于干涉原理，將所有檢測方法分為非干涉法與干涉法兩類，各自包含的技術路線與具體技術方案如下圖所示。

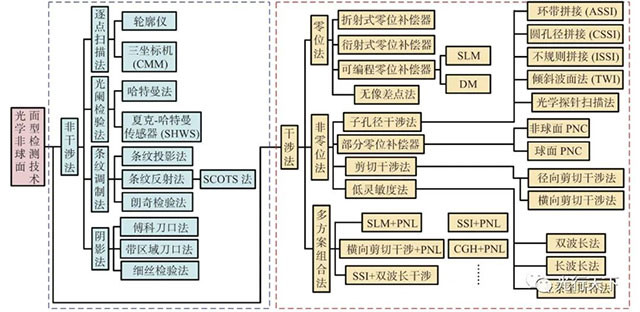

-光學非球面面型檢測技術分類-

一、非干涉法

非干涉法主要包括：逐點掃描法、光闌檢驗法、條紋調制法與陰影法這4條技術路線。

1、逐點掃描法利用輪廓儀或者三坐標機(Coordinate Measuring Machine, CMM)直接測量待測面上離散點的矢高并通過擬合得到面型數據，大多數輪廓儀或CMM采用的機械探針與待測面直接接觸，因此屬于有損檢測；另外的部分裝置采用了基于干涉原理的光學探針，可以進行非接觸式測量，但應歸入干涉法的范疇。

2、光闌檢驗法又稱哈特曼(Hartman)檢驗法，包括早期的Hartman光闌檢驗法與20世紀70年代提出的Shack-Hartman法，該方法通過探測器上光斑的橫向偏移量計算出波前斜率，進而利用波前重構算法得到反映待測面型的重構波面。

3、條紋調制法利用投影到待測面上的條紋光作為載頻，通過分析待測面引入的條紋畸變求出待測面型，其又可以分為結構光法(漫反射、鏡面反射)和Ronchi檢驗法。

4、陰影法是一種經典的面型檢測方法，包括傅科(Foucault)刀口法與由其改進而來的區域刀口法和細絲法等。

非干涉法各具體方案之間差異較大，但亦不乏一些共同特點。非干涉法普遍具備較好的通用性，但檢測精度相對較低，一般在微米量級(部分方法可以達到亞微米級精度)，因此多用于低精度的模壓、注塑非球面或去除法加工高精度非球面過程中的研磨與粗拋光階段。

二、干涉法

干涉法是一類具備納米級檢測精度的精密測試方法，采用干涉法檢測非球面的關鍵問題在于如何解決由于非球面法線像差(由非球面與參考球面的偏離而產生)導致的干涉條紋增密問題，由此引申出兩條主要的技術路線：零位檢測與非零位檢測。

1、零位檢測利用補償器將入射到待測面上的測試光波由球面波轉化為對應待測面標稱面型對應的非球面波，因而當不存在面型偏差時干涉場對應零條紋。常見的零位補償器包括傳統的折(反)射式補償器，基于計算全息(Computer Generated Hologram, CGH)的衍射式補償器以及基于可變形反射鏡(Deformable Mirror, DM)或空間光調制器(Spatial Light Modifier, SLM)的可編程(自適應)補償器，此外針對圓錐曲面還可以采用無像差點法進行零位檢測。

2、非零位檢測則僅采用一些手段將干涉場中的條紋增密降低到不影響干涉圖解調的程度，并通過算法消除由不完全補償法線像差引入的系統誤差。實現非零位檢測的方法多樣，常用方法可歸納為以下4條技術路線，分別是：部分零位補償器法、子孔徑干涉法、剪切干涉法與低靈敏度法。我們分別來看：

部分零位補償器(Partial Null Compensator, PNC)法與零位檢測中的補償器法類似，只是這里的補償器不完全補償非球面的法線像差，故而即使待測非球面完全理想，干涉場中依然存在條紋。

子孔徑干涉法除環帶拼接(ASSI)、圓孔徑拼接(CSSI)以及不規則孔徑拼接(ISSI)等子孔徑拼接干涉法以外，還包括一種運用微透鏡陣列進行波面分割的傾斜波前法(Tilted Wave Interferometry, TWI)以及采用光學探針的逐點掃描法。其中TWI法在檢測過程中無需移動待測面，因此也無需利用相鄰區域的重疊部分進行拼接；而采用光學探針的CMM或輪廓儀的每一個測量點可以視為一個很小的子孔徑。子孔徑干涉法的共同特點是將待測面分為多個子區域，使得子區域的干涉條紋密度降低到能夠解調的程度。

剪切干涉法采用自干涉的剪切干涉裝置取代傳統的泰曼-格林(Twyman-Green)或菲索(Fizeau)干涉裝置，可以通過降低剪切率(自干涉的兩個波面的偏離程度)來降低條紋密度，常用的剪切干涉法有橫向剪切干涉與徑向剪切干涉兩種。

低靈敏度法主要包括長波長法、雙(多)波長法以及亞奈奎斯特(Sub-Nyquist)法(又稱欠采樣法)等，這類方法都是通過降低系統的靈敏度來換取動態范圍的提高，從而使干涉圖得以解調。

三、兩者的對比與區別

干涉法的檢測精度一般高于非干涉法，且均屬于非接觸檢測，避免了檢測過程中對待測面的損傷，因此可以用于去除法加工非球面的精拋光階段的檢測，但干涉法對待測面的材料與粗糙度等方面存在限制，對測試環境的要求更高，實施起來較為困難。

在干涉法中，零位檢測的精度相對更高，但非球面度大或是形狀特別復雜的非球面的零位檢測較難實現；非零位檢測的精度需要通過嚴格的回程誤差(Retrace Error)校正來保證，因此算法復雜度更高，但其優勢在于具備一定的通用性。有些情況下，多種技術組合使用可以兼取各自的優勢。此外，干涉法的高精度需要建立在對檢測系統的精密調節上。

四、總結

非球面檢測技術的發展存在通用化與高精度兩個大的方向。其中通用化要求檢測系統具備一定的通用性，即不對系統做出很大調整的情況下能夠檢測不同種類的非球面。由于其多見于工業化檢測中，因此一般還附帶著快速檢測與自動化的要求(包括裝調的自動化與干涉圖判讀的自動化)。而高精度則要求盡可能地提高檢測精度從而用以(加工)檢測面型誤差為納米或是亞納米量級的超高精度非球面，補償器的精度以及系統誤差的校正精度成為了這方面發展的關鍵。

在這個基礎上，非干涉法中基于結構光的方法以及PNC結合子孔徑拼接的方法是目前兩種發展前景較好的通用化檢測方法。為了應對高精度檢測的要求，隨著待測非球面面型的愈發復雜，基于CGH的零位檢測法仍將是未來一段時間最為可靠的方案。

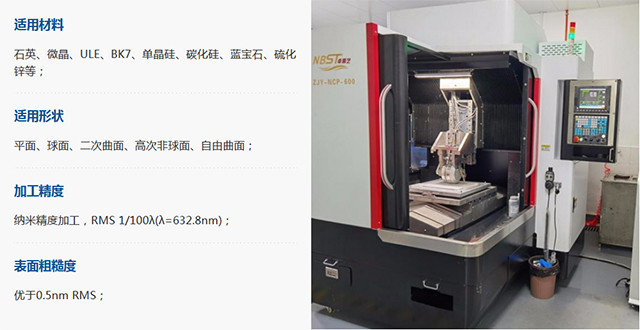

卓精藝磁流變拋光機，可實現超光滑、超精密拋光，加工精度：納米精度加工，RMS 1/100λ(λ=632.8nm)；表面粗糙度：優于0.5nm RMS；可對石英、微晶、ULE、BK7、單晶硅、碳化硅、藍寶石、硫化鋅等材料，實現平面、球面、二次曲面、高次非球面、自由曲面加工。如果您對我們感興趣，歡迎來電咨詢！
