之前的文章，我們?cè)?jīng)介紹過離子束拋光的定義和優點，今天，我們繼續來看看離子束拋光機床。

離子束拋光

離子束拋光機床采用離子束束源位置、姿態實時在線調控技術，提升了離子束修形加工能力；基于IPC+UMAC的開放式數控平臺開發了具有自主知識產權的光學制造CAM系統，實現了工藝機床與控制系統的一體化集成，可以有效、穩定、可靠地實現光學元件的超精密高效加工。

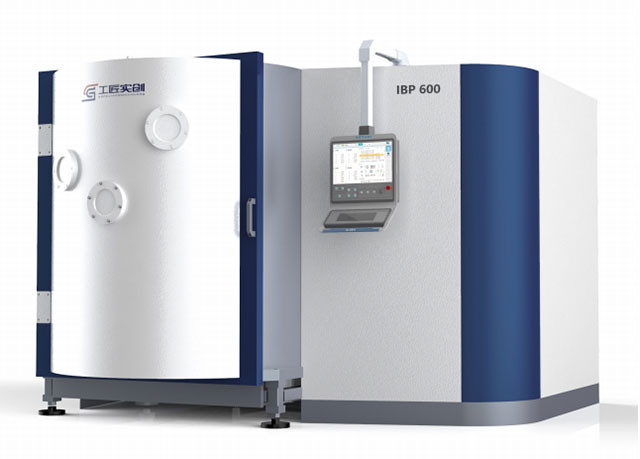

-離子束拋光機床-

去除函數

離子束拋光是基于計算機控制光學表面成形(CCOS)的拋光技術，通過去除函數來實現計算機自動生成數控程序來完成元件表面面形誤差的修正。光學鏡面離子束拋光去除函數定義為單位時間內工件材料的去除量分布。離子束拋光一般是采用聚焦離子束，產生的去除函數近似高斯形狀。測量所得的離子束去除函數可以用二維高斯函數來擬合。

我們采用直徑40mm、功率100W的考夫曼離子源，設置束壓600V、束流30mA、加速電壓120V、靶距150 mm、入射角為0°，在熔石英基片上，駐留時間4 min得到擬合近似二維高斯分布去除函數。

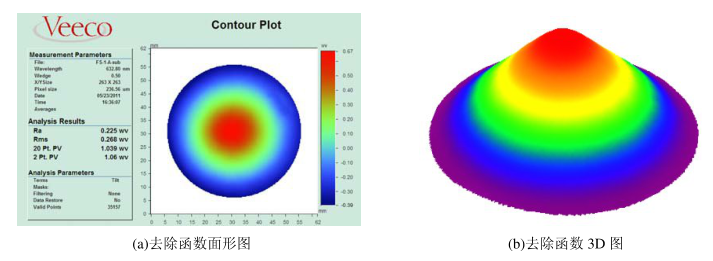

-離子束拋光二維高斯去除函數-

二維高斯函數數學表達式如下

擬合得到的高斯函數是測量得到的去除函數的近似。一般用擬合得到的高斯函數來計算拋光工藝過程的駐留時間。去除函數有兩個描述參數：A和σ。其中，參數A與高斯函數中心最高點的值相等，表示離子束去除函數中心具有最大的材料去除速率，在不混淆的情況下可以稱為峰值去除速率；σ是分布參數，描述了去除函數的分布情況； (x0, y0)為高斯函數中心最高點坐標。
