而目前，碳化硅器件的成本很高。碳化硅襯底不止貴，生產工藝還復雜；與硅相比，碳化硅很難處理。

有數據顯示，襯底成本大約占晶片加工總成本的50%，外延片占25%，器件晶圓制造環節20%，封裝測試環節5%。我們分別來看：

1、襯底

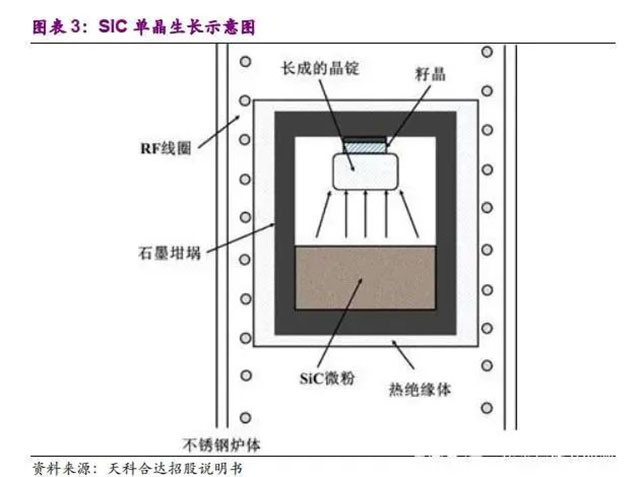

與傳統的單晶硅使用提拉法制備不同，目前規?；L碳化硅單晶主要采用物理氣相輸運法(PVT)或籽晶的升華法。這也就帶來了碳化硅晶體制備的兩個難點：

①生長條件苛刻，需要在高溫下進行。一般而言，碳化硅氣相生長溫度在2300℃以上，壓力350MPa，而硅僅需 1600℃左右。高溫對設備和工藝控制帶來了極高的要求，生產過程幾乎是黑箱操作難以觀測。如果溫度和壓力控制稍有失誤，則會導致生長數天的產品失敗。

②生長速度慢。PVT法生長碳化硅的速度緩慢，7天才能生長2cm左右。而硅棒拉晶2-3天即可拉出約2m長的8英寸硅棒。

（碳化硅生長爐的技術指標和工藝過程中的籽晶制備、生長壓力控制、溫度場分布控制等因素，決定了單晶質量和主要成本）

另一方面，碳化硅存在200多種晶體結構類型，其中六方結構的4H-碳化硅等少數幾種晶體結構的單晶型碳化硅才是所需的半導體材料，在晶體生長過程中需要精確控制硅碳比、生長溫度梯度、晶體生長速率以及氣流氣壓等參數，否則容易產生多晶型夾雜，導致產出的晶體不合格。

PVT法生長的碳化硅k單晶一般是短圓柱狀，柱狀高度(或長度)在20 mm以內，需要通過機械加工整形、切片、研磨、拋光等化學機械拋光和清洗等工藝，才能成為器件制造前的襯底材料。這一機械、化學的制造過程普遍存在著加工困難、制造效率低、制造成本高等問題。碳化硅單晶加工關注點是晶片不僅具備良好的幾何形貌，如總厚度變化、翹曲度、變形，而且具備較高的晶片表面質量(微粗糙度、劃傷等)。此外，還要考慮單晶加工的效率和成本問題，這也就給碳化硅襯底制備提出很大的挑戰。

單晶的生長缺陷，主要是碳化硅晶片大面積應用中的螺旋位錯(稱為微管)。目前先進的技術指標是直徑100 mm以上的碳化硅，其微管缺陷密度小于1每平方厘米。150 mm的碳化硅材料制備技術，2014年國內已經取得了突破。但規?；a(chǎn)制造碳化硅晶片，達到低微管密度或零缺陷質量還存在一些技術工藝問題。

2、外延

碳化硅器件制造必須要經過外延步驟，外延質量對器件性能影響很大。碳化硅基器件與傳統的硅器件不同，碳化硅襯底的質量和表面特性不能滿足直接制造器件的要求，因此在制造大功率和高壓高頻器件時，不能直接在碳化硅襯底上制作器件，而必須在單晶襯底上額外沉積一層高質量的外延材料，并在外延層上制造各類器件，目前效率也比較低。另外碳化硅的氣相同質外延一般要在 1500℃以上的高溫下進行。由于有升華的問題，溫度不能太高，一般不能超過 1800℃，因而生長速率較低。

3、晶圓制造

碳化硅是世界上硬度排名第三的物質，不僅具有高硬度的特點，高脆性、低斷裂韌性也使得其磨削加工過程中易引起材料的脆性斷裂從而在材料表面留下表面破碎層，且產生較為嚴重的表面與亞表層損傷，影響加工精度。

所以在研磨、鋸切和拋光階段，挑戰也非常大，其加工難主要體現在：

①硬度大，莫氏硬度分布在 9.2～9.6；

②化學穩定性高，幾乎不與任何強酸或強堿發生反應；

③加工設備尚不成熟。

總之，碳化硅襯底的劃切非常棘手，并且晶圓尺寸越大越棘手。

好消息是，卓精藝研發生產的磁流變拋光機，可對大尺寸碳化硅晶圓實現超光滑、超精密拋光，加工精度：納米精度加工，RMS 1/100λ(λ=632.8nm)；表面粗糙度：優于0.5nm RMS。

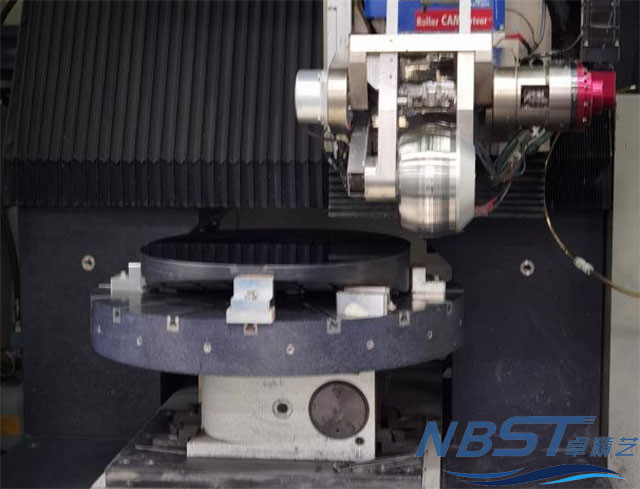

-卓精藝磁流變拋光機加工碳化硅元件-

如果您對我們的超精密光學智能拋光裝備感興趣，歡迎來電咨詢！
