復雜曲面和鋁反射鏡之前的文章我們都有介紹過，今天我們要將這兩個概念放在一起，介紹復雜曲面鋁反射鏡加工技術的背景與現狀。

鋁材料具有質量輕、反射率高、可加工性好，能夠光機一體化設計等優點，是空間反射鏡的常用材料。受到加工精度、表面質量等因素的制約，目前鋁反射鏡主要應用于紅外光學系統，但隨著加工技術的不斷發展，其在可見光及紫外光領域也有很大的應用前景。

以自由曲面為代表的復雜曲面，具有豐富的自由度和較強的相差校正能力，能夠增大視場、減小F數。復雜曲面的應用能夠使光學系統的設計更加靈活，結構更加緊湊，光學性能更加優異。如今對光學系統光學性能、體積重量等要求的日趨嚴苛，促使反射鏡面不斷向復雜曲面發展。

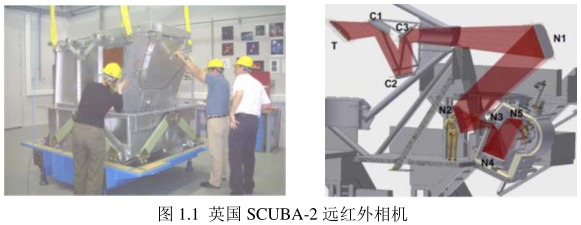

如上圖1.1，SCUBA-2紅外相機由英國航天技術中心(UKATC， UK Astronomy Technology Center)設計，委托荷蘭國家科學應用研究院(TNO，the Netherlands Organization for Applied Scientific Research)研制，其光學系統采用9塊自由曲面鋁反射鏡，使得相機視場角提升了12倍。此外，結構上的更加緊湊使SCUBA-2掃描速度比上代產品SCUBA-1快上千倍。充分展現了復雜曲面鋁反射鏡在改善系統光學性能上的強大能力和作用。

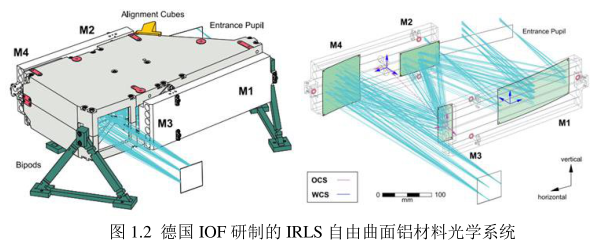

如上圖1.2，德國夫朗和費應用光學和精密機械研究所(Fraunhofer Institute For Applied and Precision Engineering，IOF)研制的鋁鏡四反無焦光學系統，其作為傅里葉變換紅外光譜儀的前置望遠系統，工作于長波紅外波段(6-13um)，成像質量達到衍射極限。該系統中的反射元件均為自由曲面鋁反射鏡，且M1和M3共體，M2和M4共體，大大降低了系統的裝調難度。

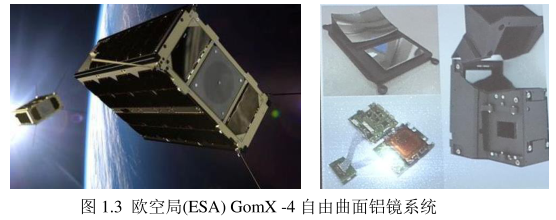

歐洲太空局(European Space Agency，ESA)利用中國長征火箭發射的高光譜成像儀GomX-4雙星系統，如上圖1.3所示，能夠在45個不同的光譜波段對地球進行成像。此光學系統同樣采用自由曲面鋁反射鏡，并使其結構緊湊，光學性能更加優異。

復雜曲面鋁反射鏡促進了光學系統快速發展的同時給制造技術帶來了巨大的挑戰。特別是對于高精度復雜曲面鋁反射鏡，加工技術的相對滯后成為制約其推廣應用和進一步發展的障礙。

磁流變拋光技術是可控柔體確定性拋光技術，以精確微量確定性去除、高效率獲得數十納米以下高精度面形、納米級表面質量且近無亞表面缺陷，應用于光學元件精密、超精密制造，可以很好地滿足航天、航空和國防等領域光學元件的超精密加工需求。

卓精藝磁流變拋光機，可實現超光滑、超精密拋光，加工精度：納米精度加工，RMS 1/100λ(λ=632.8nm)；表面粗糙度：優于0.5nm RMS；可對石英、微晶、ULE、BK7、單晶硅、碳化硅、藍寶石、硫化鋅等材料，實現平面、球面、二次曲面、高次非球面、自由曲面加工。如果您對我們感興趣，歡迎來電咨詢！
