通過前面的三篇文章，我們對光學元件加工的現狀和難點有了一個大致的了解，今天我們?cè)賮砜醋詈笠粋€(gè)需要繼續突破的關口——精。

光學加工四大突破口之四：“精”—超精光學鏡頭或光學元件

1、超精光學表面加工工藝

光學表面對面形精度及表面粗糙度的要求越來越高，光學鏡頭（紫外光刻鏡頭等）也需要有接近衍射極限的成像質量，這些都促使超精加工中出現了一批新的加工工藝與方法，包括：計算機數控小工具光學表面加工（CCOS）、磁流變拋光（MRF）技術及離子束拋光（IBF） 技術。20 世紀80 年代，我國開始研究CCOS，現在技術已經成熟；20 世紀90 年代，我國開始研究MRF 技術，目前也有很大進展。近幾年，美國QED Technologies 公司也開始提供MRF 技術和設備。同時，國防科技大學也利用IBF 技術修飾光學表面，精度達到了1 nm。

數字波面干涉儀是檢測面形精度的主要儀器，我國在1985 年完成了第一臺樣機的研制。近幾年，南京理工大學研制了小型球面干涉儀，造價低，使用方便，市場占有率很高，他們最近又為"神光Ⅲ"研制出口徑為600 mm 的紅外干涉儀。在測量非球面面形方面，國外提出了子孔徑干涉法和環帶法，平面、球面或者非球面都可以用干涉儀直接測量面形。

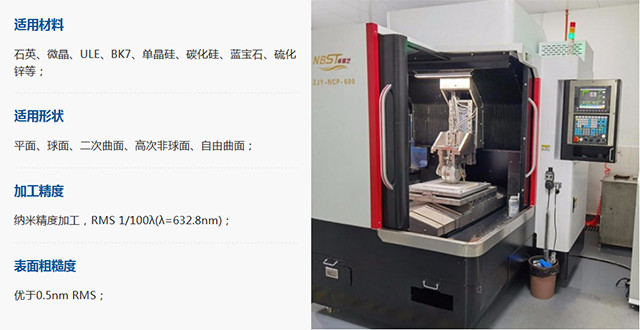

-小工具數控拋光機床-

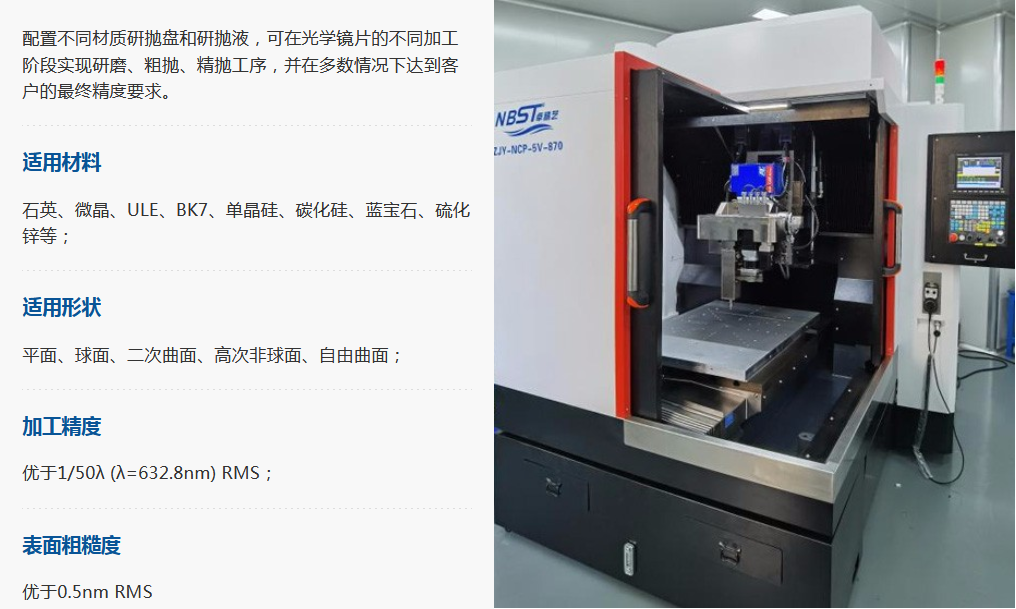

-磁流變拋光機床-

-離子束拋光機床-

2、超精光學鏡頭的超精裝校技術

超精光學裝校是生產接近衍射極限光學鏡頭的另一個重要保證。超精定中心專用立式裝校車床是超精光學裝校的關鍵。

國內最早的裝較儀是成都光電所生產的口徑為500 mm 的精密定心裝校儀。儀器主軸是超精密軸承結構，徑向跳動和軸向跳動都達到1μm?，F(xiàn)在國外這類定心機床中的液體靜壓軸承徑向跳動已達到了0.1μm，空氣軸承徑向跳動已達到0.05μm。

超精光學裝校以機床主軸為基準，全部鏡片的球心都交在機床主軸上，從而達到以光軸為基準的超精裝校。在裝校過程中還可以按照鏡頭成像要求來進行調整。超精鏡頭是光學鏡頭的最高要求，典型代表是紫外光刻鏡頭、干涉儀標準鏡頭、望遠鏡校準鏡頭與空間相機等。

我國近期開展的193 nm 超紫外光刻鏡頭給光學設計、光學加工和光學裝校帶來了很大的挑戰。據初步估測，如果要完成該鏡頭給定的設計指標需要30多個鏡片，所用光學材料主要為硬質石英玻璃與軟質的氟化鈣（CaF2）晶體。顯然這種材料的表面應該是超光滑級，表面面形超精密級，加工難度非常大，而光學裝校也就不言而喻了。浙江大學現代光學儀器重點實驗室?guī)啄昵把兄瞥晒α舜竺娣e投影光刻物鏡，其技術指標是：通光口徑為280 mm，數值孔徑NA 為0.08，曝光波長為365 nm，景深為0.25μm，線視場為203.2 mm，分辨率小于等于2.5μm（理論極限值）。這一類超高精度物鏡的制造技術也是光電行業內普遍關注的熱點問題。
