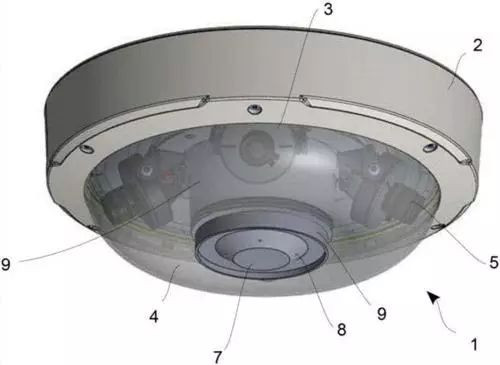

上一篇文章我們介紹了什么是光學自由曲面，以及其具有的特點，今天我們繼續介紹自由曲面相關的知識點。

常見的自由曲面面型有5種：

1、超環面

這是以球面或非球面曲線作為母線繞一條回轉軸旋轉形成的曲面，回轉軸在母線所在的平面內，并垂直于母線的對稱軸。超環面的一個特例是非球面柱面鏡，它只在y方向才有非球面系數，回轉半徑為無限大。

2、雙錐度系數曲面

這是光學設計軟件Zenax設計自由曲面時經常使用的面型，曲面在兩個垂直方向即x和y方向的曲率半徑不同，錐度系數也不同。雙錐度系數曲面在激光打印機和激光掃描儀的f-θ透鏡中用得比較多。

3、不對稱非球面

這種變形非球面在垂直的兩個方向上即x和y向上的非球面系數是不一樣的。它的參數定義為：x曲率/x半徑（CUX/RDX）,y曲率/y半徑（CUY/RDY），x錐度系數，y錐度系數，4-10階旋轉對稱系數（AR、BR、CR、DR），4-10階非對稱系數（AP、BP、CP、DP）

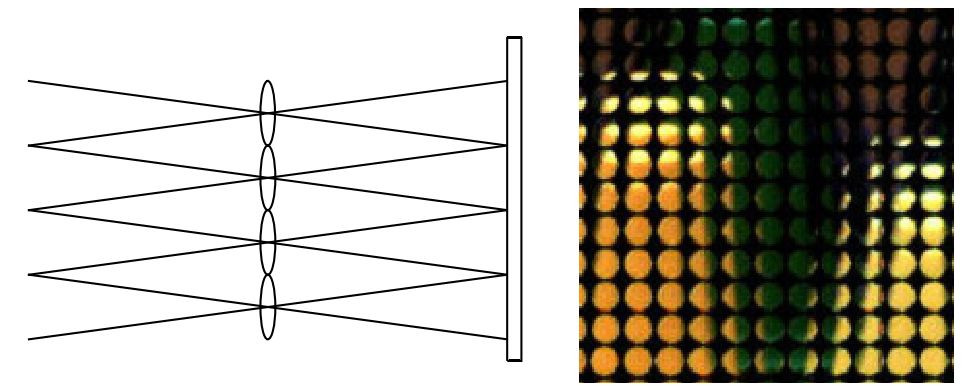

4、微結構數組

微結構數組包括微透鏡數組、微菲涅爾透鏡數組、微棱鏡數組、微柱鏡數組、V-槽數組等。微透鏡數組的應用比較廣泛，在照明系統中經常用于提高照明均勻度，如手機背光源中的導光板、數碼投影儀中的光引擎、汽車燈具中的燈罩（配光鏡）等。微透鏡數組在光通信系統中經常用于光纖束的準直和聚焦，如自由空間光交叉連接器、光開關等。在生物學系統中微透鏡數組也有應用，如生物芯片測試系統中用微透鏡數組代替?zhèn)鹘y(tǒng)的共焦熒光系統，可以大大地縮小測試儀器的體積。

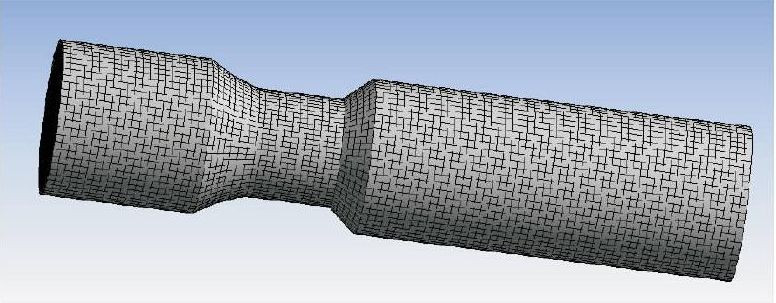

5.參數向量表示的任何形狀的自由曲面

這種曲面包括xy多項式自由曲面、貝塞爾曲面、B樣條曲面等。早在20世紀60年代，B樣條曲線曲面被引入飛機和汽車行業中。在多種B樣條曲線曲面中，NURBS方法曾被認為是統一表示自由型曲線曲面的國際標準形式?，F(xiàn)在在光學成像系統和照明系統中，也引入了B樣條曲線曲面來表示任意形狀的自由曲面，微光學領域開拓了寬闊的背景。

因?yàn)樽杂汕娴男螤畈灰?guī)則且復雜，的對其面型的描述是一個較為復雜的事情，目前采用的描述方法非常多，以上面型也僅是較為常見的幾種。

不僅是在自由曲面的面型描述上，在自由曲面制作加工上，同樣面臨著相當大的難以把握性，需要能夠進行超精密加工的光學智能拋光設備來對其進行確定性去除拋光。

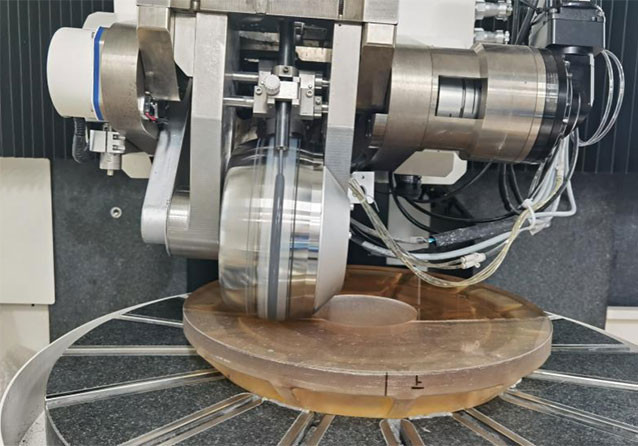

-卓精藝磁流變拋光機加工高精度自由曲面-
