上一篇文章末尾我們提到了超光滑超精密拋光技術可以分為兩類，一類是接觸式拋光，一類是非接觸式拋光。今天我們主要來看第一類。

接觸式拋光主要包括古典拋光、CCOS小磨頭拋光（也叫數控小工具拋光）、應力盤拋光、浴法拋光(BFP)、浮法拋光、磁流變拋光等。

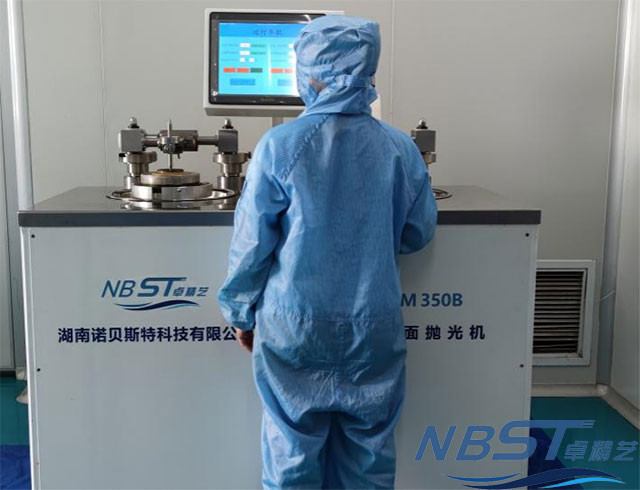

-卓精藝超光滑表面拋光機，粗糙度優于0.1nm-

接觸式拋光是由傳統的拋光盤模式發展而來，與傳統的拋光相比，采用數字控制（CNC)機床 運行、新型的拋光工具（如應力拋光盤、磁流變拋光盤）與納米級超細拋光劑。

CCOS小磨頭拋光技術是用計算機數控小工具拋光模（拋光頭）對玻璃表面進行拋光，根據所建立的數學模型，通過拋光頭在玻璃表面上的運動途徑，相對應力與駐留時間來控制拋除量，可以制備大中型非球面光學零件。此種拋光設備由拋光機床、實時干涉測量以及數字控制系統（CNC) 組成。我公司制造的數控小工具拋光機，拋光效率明顯提高。采用此技術，拋光望遠鏡鏡片，強激光光學元件、高能激光單晶硅元件等，表面粗糙度可達到0.5nm。

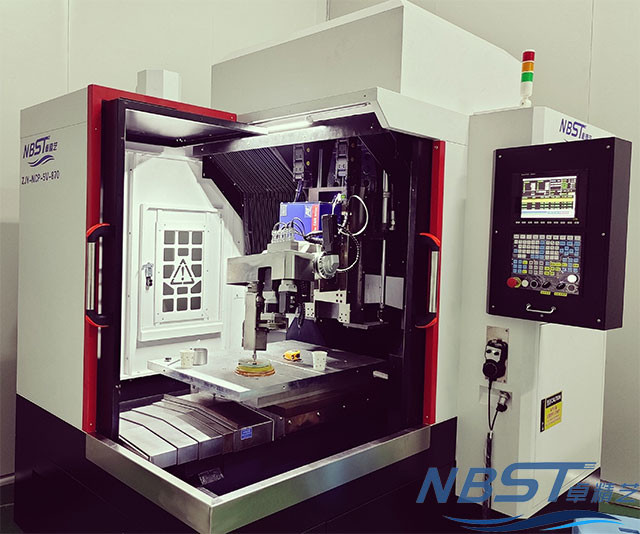

-卓精藝小工具數控拋光機（小磨頭）拋光光學元件-

應力拋光盤技術(stressed lap polishing)是用大尺寸剛性材料作為基盤，在周邊可變壓力作用下，盤的表面可隨時改變所需要的面形。在拋光過程中，安裝于應力盤上驅動器根據計算機發出的 變形盤相對鏡面位置和方向的指令，改變邊緣力矩的大小，使應力盤始終與被拋光玻璃的非球面光學表面相匹配。美國亞利桑那大學Steward天文臺大尺寸鏡片實驗室用應力盤拋光技術加工大尺寸高陡度非球面反射鏡，表面粗糙度達到全口徑20nm。

浴法拋光(Bowl-Feed Polishing)簡稱BFP方法，也稱水中拋光法，玻璃和拋光模同時都浸在拋光液的拋光方法，拋光時產生摩擦熱均可擴散到拋光液中，不致使玻璃和拋光工具的溫度升高很多，玻璃的熱變形和拋光模的塑性流動達到極小，從而可用純浙青作為拋光模對玻璃進行拋光，使玻璃 表面非常光滑。拋光時采用極細的拋光粉和很低的拋光壓力，拋光最后階段還可用稀釋的拋光液或清水拋光，均有利于降低表面粗糙度。以超細氧化鋁粉為拋光劑，采用浴法拋光工藝，不同品種玻璃拋光后的粗糙度分別為：火石玻璃(F4)0.76nm，硼桂酸鹽玻璃(Duran50)0.16nm，溶融石英玻璃0.34nm。

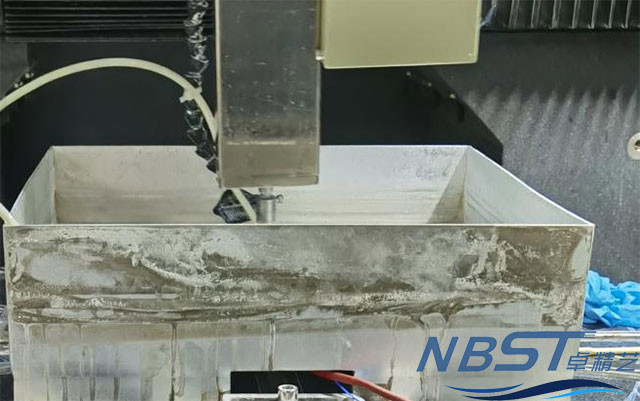

-卓精藝小工具數控拋光機（小磨頭）浴法拋光光學元件-

浮法拋光(float polishing)指拋光模與被拋光玻璃之間保持有厚度數倍于拋光粉顆粒尺寸的液 體層；換言之，玻璃在幾微米厚的拋光液薄層上被拋光，拋光模采用硬度比平常用浙青或樹脂更高的材料如錫制成，玻璃與拋光模之間相對速度很大，達1.5-2.5m/s;而壓力為70?500Pa，較一般拋 光盤壓力高十幾倍；拋光劑用CnOs或MgO。拋光過程中，拋光劑在離心力作用下，在液體膜內沿 徑向不斷碰撞玻璃，以原子或分子級不斷拋除玻璃。Corning公司用浮法拋光對溶融石英玻璃(ULE)和Schott公司的低膨脹微晶玻璃(Zerodur)進行拋光，表面的粗糙度都小于0.2nm。

磁流變拋光(magnetorhelogicalfinishing)是利用磁流變拋光液在磁場中的磁流變形成柔性?huà)?光模，對玻璃表面進行拋光。磁流變拋光液為黏塑性介質，當按一定的運動規律，連綿不斷切過玻璃表面時，磁流變拋光液中的拋光粉，借助玻璃與磁流體之間的壓延與剪切變形力實現對玻璃表面的拋除。采用磁流變拋光方法在不到2min的拋光時間，粗糙度小于0.5mm。

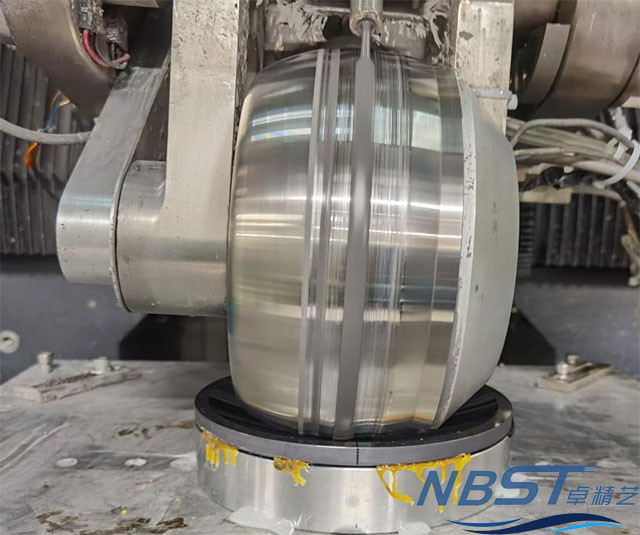

-卓精藝磁流變拋光機床拋光單非球面單晶硅元件-

卓精藝，專注于提供前沿性的高品質超精密光學智能拋光裝備制造（小磨頭、磁流變、離子束、超光滑）、光學材料、光機電定制產品、高精度復雜光學元件加工制造與檢測、先進工藝技術方案及轉讓、國際技術合作等服務，服務于國防、安防、科研等應用領域，為客戶提供中高端光學系統的產品和解決方案。如果您對我們感興趣，歡迎來電咨詢！
